ELECTRICIDAD, como leer un voltímetro análogo?

medidor análogo

Lectura de medidores analógicos, como se realiza la lectura de estos aparatos, útil para los que comienzan en la electrónica y temas relacionados con la electricidad, la mayoría tenemos medidores electrónicos digitales.

Una buena costumbre al usar cualquier medidor es comprobar el ajuste cero de la aguja cada vez que se cambia las posición de las perillas de función o rango. Un medidor que no parte de la posición apropiada, posiblemente no dará la medida correcta, familiarícese con el propósito y función de los controles de ajuste cero y ajuste ohms.

No es particularmente difícil leer e interpretar los medidores, la mayoría de las dificultades que se presentan provienen del uso de escalas múltiples y perillas de cambio de rango, las cuales incrementan la exactitud y flexibilidad de los medidores.


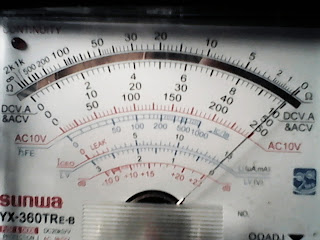

En la siguiente figura se muestra la escala de un medidor lineal.






Como vemos, el voltaje máximo que se muestra en esta escala es de 1.5v, y los números que representan las dos marcas largas entre .6 y .9 corresponde a .7 y .8

La escala que se muestra anteriormente de el medidor puede extenderse para leer, a escala completa, 15, 150 y 1500 volts, modificando el circuito del voltimetro. La lectura de esas escalas no es mas difícil que leer un reloj. La caratula de un reloj tiene 60 graduaciones que representan tres unidades diferentes de tiempo, para el segundero, cada graduación es un segundo, para el minutero, cada graduación es un minuto, que representa cada graduación para la manecilla que marca las horas?

Si la perilla de rango esta en la posicion de 15 volts y el indicador esta sobre .7, cual es el valor del voltaje que se esta midiento? Correcto 7 volts.

La ampliación de una sola escala mediante el uso de perillas de rango incrementa la utilidad del medidor. Sin embargo, algunos voltajes no se leerán con gran exactitud. Una escala de 0 a 15 volt permite leer con exactitud cualquier voltaje hasta 15 voltios, en pasos de 0.2 volts. Interpolando entre graduaciones, pueden leerse valores de 0.1 volts. Pero que sucede si debe leerse un valor de 23 volts? Tendría que usarse una escala de 0 a 150 volts y los 23 volts quedarían indicados entre la primera y segunda divisiones que siguen a la correspondiente a .2, como se muestra en la figura antes mostrada.

Seria difícil leer 23 volts con exactitud, leer 23.5 volts con exactitud seria virtualmente imposible.

Para vencer esta dificultad, se agrega una escala intermedia, como se muestra en la siguiente figura




La resistencia se lee en la escala superior del medidor, la cual se muestra en la figura siguiente




La aguja debe quedar  sobre la marca más alta de la escala cuando se separan las puntas de prueba, esto indica una resistencia muy alta entre dichas puntas. note que la escala de ohms no es lineal, la mitad derecha de la escala esta graduada desde cero hasta 20, mientras que la mitad izquierda esta graduada desde 20 hasta 2k.
